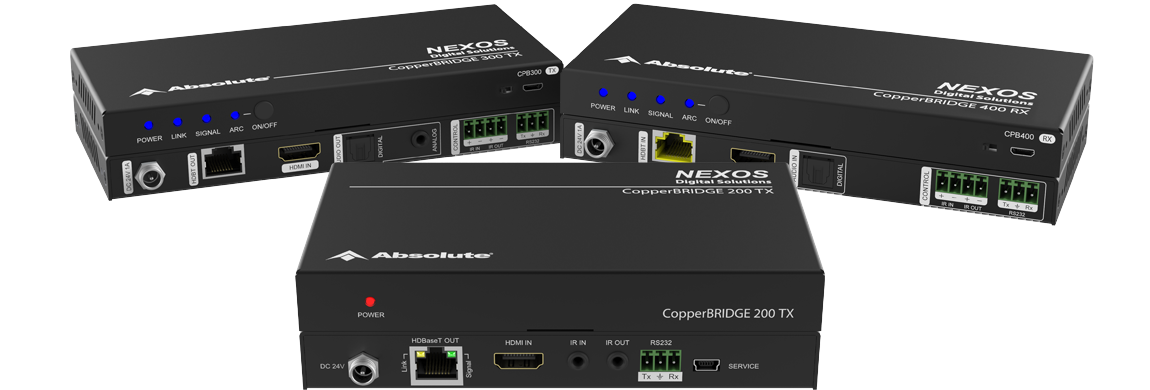

CopperBRIDGE SERIES

EXTENSORES HDMI VIA HDBASET™

A família CopperBRIDGE é composta por 3 modelos de extensores de sinais HDMI via HDBaseT™ capazes de transmitir conteúdo com resolução Ultra HD 4K + HDR por distâncias de até 100m através de um único cabo de par trançado. Através do uso de uma eficiente tecnologia de compressão, os CopperBRIDGE adequam os sinais UHD 4K para o tráfego sobre a tecnologia HDBaseT, contornando suas limitações e mantendo a conveniência da transmissão através do cabeamento de par traçado. Este processo permite a transmissão de sinais com com resolução de 3840×2160 HDR por até 100m, sem qualquer perda de qualidade ou latência, além de sinais de controle infravermelho e RS232, colaborando com a facilidade e qualidade da instalação.

ACTIVE BANDWIDTH CONTROL

Devido à sua banda passante de 10.2Gbps, a tecnologia HDBaseT™ é incapaz de transmitir nativamente os sinais Ultra HD 4K em sua qualidade máxima, que possuem banda de até 18Gbps. Através de uma tecnologia ativa de processamento, os extensores da família CopperBRIDGE reduzem a banda do sinal HDMI de entrada em um processo visualmente imperceptível. Isso permite a transmissão de sinais com toda a conveniência da tecnologia HDBaseT™, mantendo a qualidade original dos sinais de altíssima resolução.

CARACTERÍSTICAS

PERFORMANCE 18 Gb

Extensão de sinais HDMI com resolução UHD 4K + HDR por longas distâncias por meio de um único cabo de par trançado, através da tecnologia HDBaseT™.

EXTENSÃO DE CONTROLE

Transmissão bidirecional de sinais de controle infravermelho e RS232 para um melhor aproveitamento das portas de controle em sistemas de automação.

TECNOLOGIA POC

Alimentação das unidades transmissora e receptora através de uma única fonte de alimentação, posicionada em qualquer dos lados do sistema.

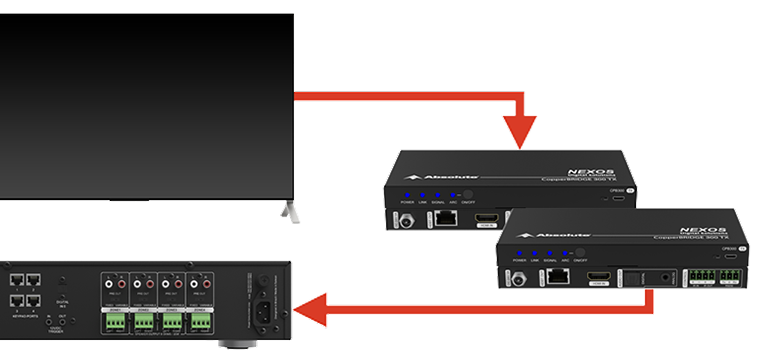

AUDIO RETURN PATHWAY

Hoje, além de simples displays, as Smart TVs também são capazes de reproduzir conteúdo  gerado localmente através de aplicativos como Netflix e Youtube. Neste caso, para reproduzir o áudio através do sistema de som, é necessário enviar o sinal de volta ao rack central, para que possa ser conectado ao sistema de distribuição de áudio. Os modelos  CopperBRIDGE 300 e 400 possuem a função Audio Return Pathway, que transmite o áudio da TV até o rack central através do mesmo cabo utilizando para o envio de imagem do rack ao display. Este recurso pode ser utilizado através do protocolo HDMI-ARC ou através de uma entrada de áudio Digital Óptico dedicada, facilitando a infraestrutura e colaborando com a organização e qualidade da instalação.

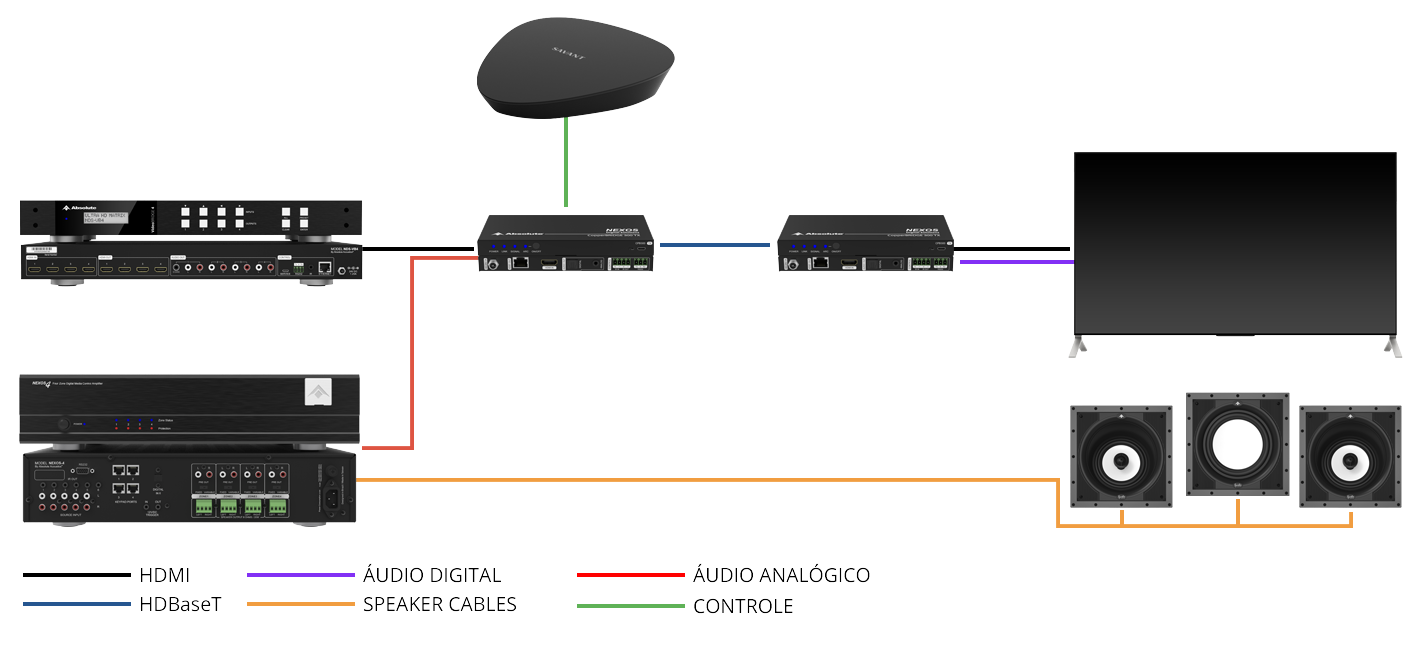

DIAGRAMA BÁSICO DE INSTALAÇÃO

DESCRIÇÃO

CopperBRIDGE 200

1. LED indicador de funcionamento
2. Entrada para fonte de alimentação
3. Porta de link HDBaseT™ Classe B
4. Entrada HDMI
5. Saída HDMI

6. Entrada de extensão de sinal infravermelho
7. Saída de extensão de sinal infravermelho
8. Porta de extensão RS232
9. Porta de serviço
10. Porta de serviço

CopperBRIDGE 300 e 400

1. LEDs indicadores operacionais
2. Botão de ajuste de modo de retorno de áudio
3. Switch e porta de serviço
4. Entrada para fonte de alimentação
5. Porta de link HDBaseT
6. Entrada HDMI

7. Saída HDMI
8. Saídas de áudio digital e analógico
9. Entrada de áudio digital
10. Entrada e saída para extensão de IR
11. Porta para extensão de RS232

ESPECIFICAÇÕES TÉCNICAS

CPB200 CPB300 CPB400
Banda passante
18Gbps
Compatibilidade HDMI
CEC, EDID, HDCP 2.2
Resoluções suportadas
Até 1920x1080@60 12-bit RGB/YCbC 4:4:4
Até 3840x2160@60 8-bit RGB/YCbC 4:4:4
Até 3840x2160@60 HDR RGB/YCbC 4:2:2
Áudio suportado (HDMI)
Dolby Atmos, Dolby True HD, Dolby Digital Plus, Dolby Digital, DTS-X, DTS-HD Master Audio, DTS 5.1, 2- 8 Ch PCM
Áudio suportado (Digital)
Dolby Digital, DTS 5.1, 2 - 2 Ch PCM
Áudio suportado (Analógico)
2 Ch PCM
Áudio Return Patway
Não
Sim
Sim
Distância de Transmissão (1080P)
CAT6: 60m
CAT6A/7: 70m
CAT6: 60m
CAT6A/7: 70m
CAT6A/7: 100m
Distância de Transmissão (UHD/4K)
CAT6: 65m
CAT6A/7: 40m
CAT6: 65m
CAT6A/7: 40m
CAT6: 90m
CAT6A/7: 100m
Entradas
HDMI Tipo A
HDMI Tipo A
1 Áudio Digital TOSLINK
HDMI Tipo A
1 Áudio Digital TOSLINK
Saídas
HDMI Tipo A
1 Áudio Digital TOSLINK
1 Áudio Analógico P2
HDMI Tipo A
1 Áudio Digital TOSLINK
1 Áudio Analógico P2
HDMI Tipo A
Controle
1 IR in P2 Estéreo 3.5mm
1 IR out P2 Mono 3.5mm
1 RS232 Fênix 3-pinos
1 IR in Fênix 2-pinos
1 IR Out Fênix 2-pinos
1 RS232 Fênix 3-pinos
1 IR in Fênix 2-pinos
1 IR Out Fênix 2-pinos
1 RS232 Fênix 3-pinos
Serviço
1 Micro USB 2.0
1 Micro USB 2.0
1 Micro USB 2.0
Alimentação
1 Conector 5.5 mm
1 Conector 5.5 mm
1 Conector 5.5 mm
Temperatura de operação
0º - 40º
0º - 40º
0º - 40º
Consumo elétrico
22WMax
25WMax
25WMax
Tensão de alimentação
DC 24V/1.25A
DC 24V/1.25A
DC 24V/1.25A
Tensão PoC
24V
48V
48V
Dimensões
183x18x88mm / un
165x15x82mm / un
165x15x82mm / un
Peso
225g / un
190g / un
190g / un
